千景ZA-UVSS-II型固定式-车底安全检查扫描系统

当前国家政府机关办公场所、民航机场、港口、车站、军事机构及基地、驻外使馆、检查站、银行、科研及保密场所、大型会议及活动场馆、航天基地、核电站及其它重要安全保卫的场所，其出入口车辆通道在对进出车辆底盘进行安全检查时主要依靠内部保卫人员进行人工搜查比较费力费时。因机动车辆底盘种类繁多，这就要求检查人员对各种车辆底盘具有相当的了解，且需要检查经验丰富又比较认真负责，而一般检查人员检查起来就会比较缓慢，且容易造成漏检现象。目前即使少部分单位在出入口车辆通道受检区域的地面上安装了监控，在实际应用中都不能有效发挥监控检查作用，

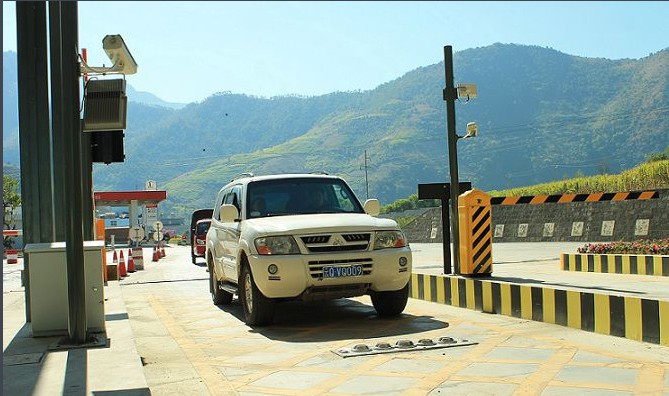

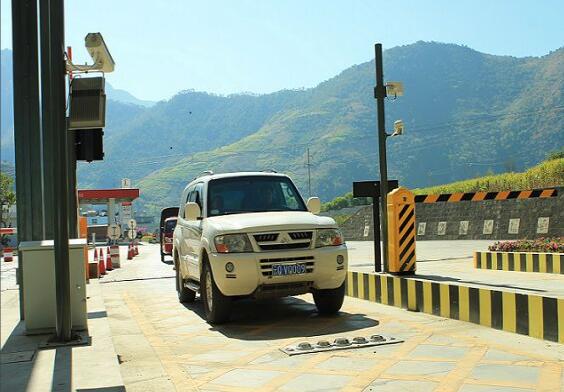

随着全国反恐形势的加强，各大机场、海关口岸、检查站加大了查违查危力度，特别是对车底安全这块，如车底藏人偷渡、偷逃、走私、藏爆等，严重影响了社会稳定与安全，原有车底检查设备已很难满足快速通道检查要求，我司自主研发生产的新一代CCD高清车底检查系统满足了快速车辆查危要求，大大减少检危人员投入，极大的提升了工作效率，经客户到厂考查、测试，受到机场、海关、检查站等大量用户的高度认可，便迅速将这一先进车底检查系统投入到现场实际查危工作中，深圳口岸、沈阳机场、山东多个检查站已先后采购我司新一代CCD车底检查系统设备，并已安装调试到位，为快速车辆通道查危保驾护航！

一、产品简介

千景ZA-UVSS-II型车辆底盘安全检查扫描成像系统是一套集自动检测车辆并对车辆底盘进行图像采集、显示、拼接、抓拍汇总、比对报警、自动环控为一体的车辆安检系统。该系统能有效防止车底藏匿炸弹、武器、生化危险品、危险人物出入政府机关、军事管理、银行库区、车站码头、安检站等重要安全保护场所；防止车底携带毒品与枪支弹药等危险品、非法走私物乃至可疑人物通过海关、边防检查站，防止被关押人员潜逃出监狱、劳教所、看守所、戒毒所等

二、车底安全检查扫描系统产品功能

1、自动扫描车辆底盘，以彩色图像形式自动保存下来，同时采集抓拍图像可以查询、导出，打印。

车辆以1－25km/h的速度通过车底采集设备，车辆通过一秒钟内， 系统自动显示高清晰完整车辆底盘图像， 对大小车辆底部采集信息一览无余， 系统自动根据计算机日期生成一个文件夹， 并将车底图像按日期和时间自动存入文件夹内备日后查看。

专用软件操作方便，可对图像进行全部或局部无失真缩放， 缩放倍数没有限制，图像全景导航，图像从文件夹提取时不超过1秒。

操作软件对车底图像可进行均衡、亮度、对比度、饱和度、锐化处理， 并通过放大镜对车辆底部进行局部放大，以及对图像有调阅和打印的功能。

通过上一页和下一页可以灵活的查阅经过车辆的车底资料， 车底图像具有手动对比功能。

2、黑名单库比对功能

可准确识别出被盗、被抢、报废等危险车辆 并以警示信息提醒方式， 软件会弹出一个“禁止驶入”对话框作为提醒警示，杜绝危险车辆进入，防患于未然。

3、白名单库比对功能

可按照要求将事先有车证的车辆或者特殊车辆提前输入数据库内， 当车辆经过时可及时提醒操作人员此车辆的相关信息 （免检车辆、内部车辆、工作应急车辆等）， 通过此项功能可大大提高车辆通过速度，减少工作强度

4、自动扫描识别车牌号（仅限中国大陆地区车牌号），并自动保存到车辆安全检测扫描系统中，可以查询。

三、产品组成图片解析

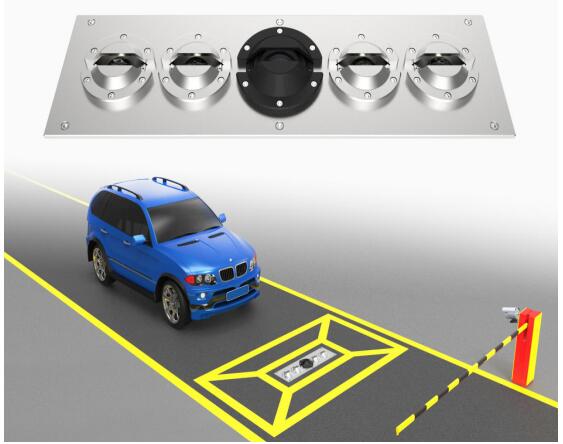

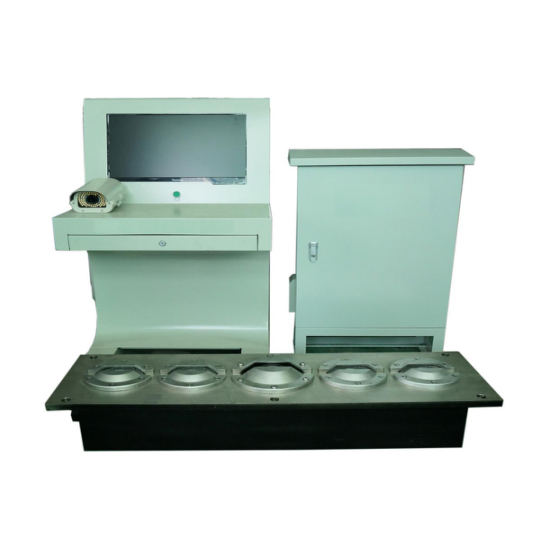

A、车底安全检查扫描系统整套设备

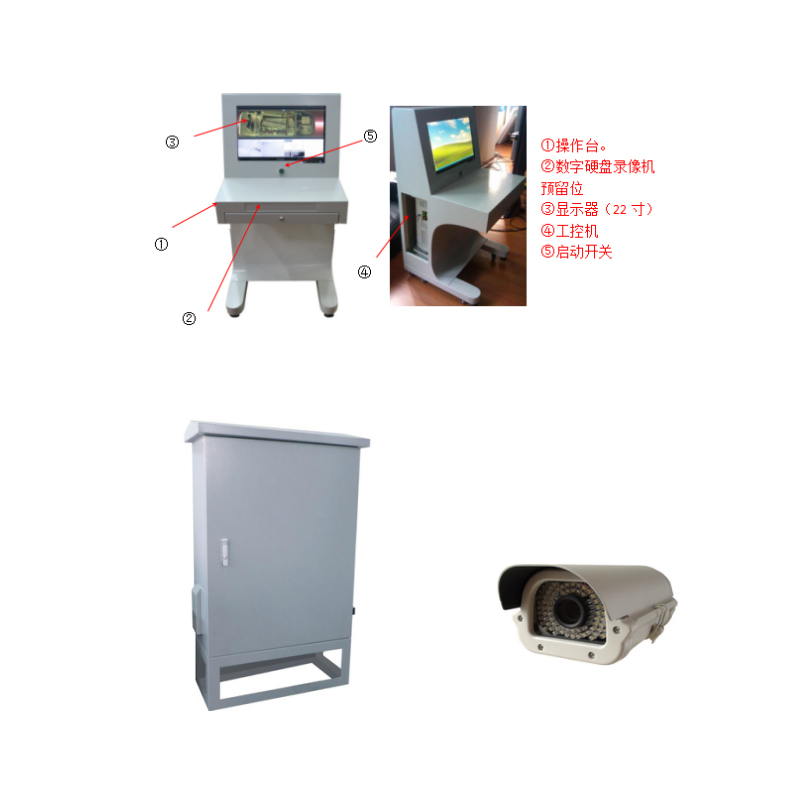

B、产品组成分解如下：

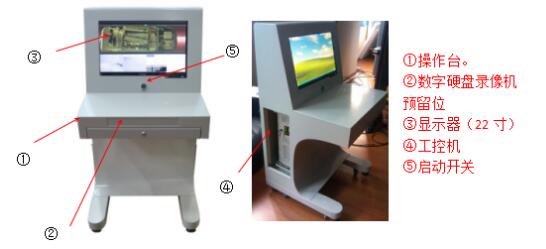

2、操作台

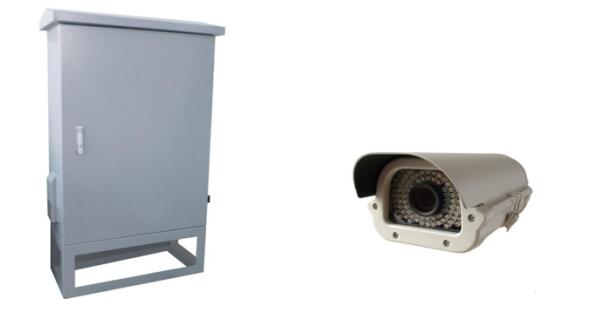

3、控制箱

4、车牌识别摄像机　　

四、产品性能及参数

系统软件：

1、采用黑白/彩色线阵CCD扫描技术动态方式成像；

2、扫描分辨率：≥2048线CCD / ≥4096线CCD

3、底盘存储或载入时间：﹤1秒；

4、车底图像显示方式：大幅面横向显示；

5、底盘图像存储格式：标准BMP图像格式或JPEG；

6、系统界面语言：可定制；

7、显示分辨率：适应各种显示分辨率；

8、车底图像数据传输接口：网络RJ45；

9、场景图像显示：≥1路；

10、图像检索功能检验： 能按日期、时间、车牌号等信息检索以存储的车底及车牌图像。

11、车底图像分辨率：12000×6144

12、车底图像自动拍摄。

13、图像自动存储、删除功能：保存不少于1万张图片，对于过期的图片自动删除。

14、图像质量调整功能：可生产对车底或车牌图像进行饱和度、对比度、均衡、锐化调整；并进行放大缩小处理，且放大倍数达16级，并可对局部进行放大显示。

ZA-UVSS-II型车底图像扫描仪、控制设备及环境适应性

1、扫描方式：线性扫描，地感线圈触发；

2、最大扫描速率：18kHz

3、通过车速：1-65km/h，建议≤30km/h；

4、视场角度：≥170度

5、图像纵向分辨率：≥2048像素CCD / ≥4096像素CCD；

6、扫描仪数据线：100 米；（可定制长度）

7、辅助照明：320W

8、照明组件：四颗单体密封LED面光源；寿命：50000h

9、车底图像扫描仪：采用开放式宽视场车底图像采集技术设计；

10、承载重量：大于50T

11、防水等级：IP68满足全天候工作

12、结构设计：单体密封设计；

13、扫描装置重量：70KG

14、扫描装置体积：1100*280*180mm

15、通信接口：RJ45

16、存储温度：-40°~+75°

17、工作温度：-35°~+60°

18、工作电压：110－240V AC,50－60HZ

系统主机服务器及显示器：

1、显示器：22寸真彩液晶显示屏

2、CPU：INTEL 酷睿四核处理器

3、主板：专用主板

4、内存：DDR3，大于4GB

5、硬盘：500G高速硬盘

6、显卡：DDR3、192BIT独立图形卡

7、外观：不锈钢复合材质

8、工作电压：AC220V  50/60Hz

9、工作电流：3A

10、工作温度：－35℃～60℃

车牌识别系统（仅限国内）

1、标配1路车牌识别模块，可以选配扩展到2路或多路；

2、单字符识别准确率 ：≥99%；

3、平均识别时间：<20ms；

4、整牌识别准确率：≥95%

5、车牌图像允许水平倾斜角度：-10 ~ +10 度；

6、字符（汉字除外）识别准确率：≥93%

7、视频信噪比＞48db

五、车底安全检查扫描系统应用领域

1、政府机关、机场、部队、大使馆、领事馆、检查站、 边防出入口等车辆安全检查

2、银行、保密场所、监狱、看守所、大型会议场馆出入口车辆检查

3、用于安检、防爆、部队车辆底部的安全检查

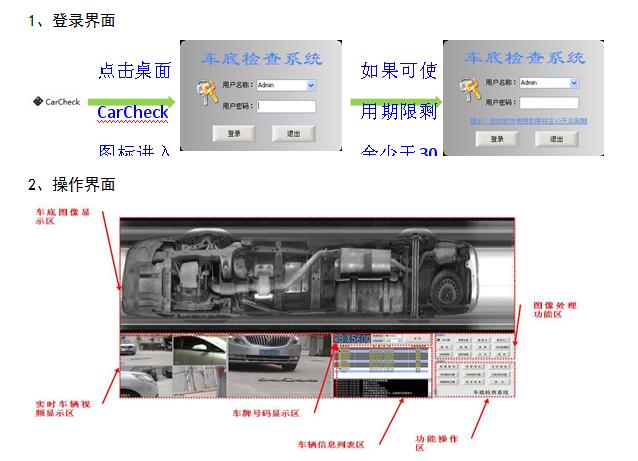

六、车辆安全检查扫描系统软件界面介绍

车底图像显示区：实时显示被检测车辆的车底图像、历史车底图像以及经过处理后的车底图像，可以使用鼠标滚轮进行放大、缩小及拖动。

实时车辆视频显示区：实时显示监控视频，抓拍车牌视频，通过硬盘录像机保存监控视频。

车牌号码信息显示区：显示检测车辆的车牌抓拍照片与自动识别结果，单击[修改]按键可对识别错误的号码进行修改。

车辆信息列表区：当日检查的全部车辆信息，包括车牌号、检查时间、车底检查结果。

图像处理功能区：对图像进行增亮、减暗、全屏显示、真实大小、最适合、边缘增强、超级增强、对比度增强、复原、打开和保存车底图像、放大镜等操作。

功能操作区：用于设置车牌识别属性、线阵相机的参数、DVR的视频属性、录像回放及登录设备的相关参数，以及系统语言、实时曲线、历史数据查询等功能。

七、产品配置清单：

千景ZA-UVSS-II型序号设备名称单位数量单价合计备注（含主要设备）

1车辆底盘扫描系统软件部分套1图像分析管理软件

2车底扫描系统图像采集部分套1车辆底盘成像设备

3车底扫描系统控制箱套1设备控制箱，地感线圈10米（单向）

车底IO控制器

电源控制及车辆检测器

4系统机柜套1系统主机，操作台

系统主机

液晶显示器

5车牌识别摄像机台1视频线和摄像头电源线30米（标配）

含车牌识别软件（中国大陆地区）

配件辅材：

序号辅件名称单位数量单价规格简述备注

1扫描仪到控制箱数据线条110米（标配）可根据客户需要加长

2控制箱到操作台数据线条130米（标配）可根据客户需要加长

3控制箱电源线条13.5米（标配）可根据客户需要加长

4操作台电源线条13.5米（标配）可根据客户需要加长

5扫描仪到控制箱管材条直径50mm镀锌钢管/客方自理

6土建施工约水泥5-10包，沙子0.5-1吨。挖坑和泥水工人、摄像头位置安装，约需要6人/天。（具体看场地实际情况）/客方自理

八、服务承诺

A：售前服务支持

1、行业、产品、项目分析支持

2、产品、项目技术解答与方案预设

3、参数设置与招投标技术支持

B：售中服务支持

1、方案设计与技术支持

2、样品与技术人员现场支持

3、资质与运作方案支持

4、个性化、定制式支持

C：售后服务支持

1、物流运输及代发货支持

2、安装、调试、培训及在线解答支持

3、定期回访支持

D：服务要求与规范

1、100%客户电话回访

2、服务响应时间：2小时内响应，8小时内提出解决方案

3、仪容整洁、行为规范、语言亲切、服务周密

（*由于产品升级或其他原因，千景车底安全检查扫描系统产品实际参数有可能变更，以实际产品为准。本文中的所有陈述、信息和建议也不构成任何明示或暗示的担保）
