一、产品概述：

1、广东东信智能科技有限公司EST-100M第三代身份证读卡器小模组采用身份证核验专用小模块，无需联网，脱机即可读取身份证芯片里面的全部身份信息。

2、符合 ISO14443（TYPE-B）标准，通过配套解码软件，可将身份 证内的数字压缩相片还原为可视照片，实现完全的“人、证同一性”的认定。

3、EST-100M 身份证小模组性能强，支持多种通信方式，包括 USB 接口、TTL 串口、RS232 串口，可根据终端设备不同接口选择对应型号使用。 身份证小模组支持个性化定制，包括天线板尺寸定制、接口定制等。

4、EST-100M 尺寸小，便于安装，提供开放的应用程序接口（SDK 开发包），适用于自助机、排队叫号机、机器人、人脸测温一体机、访客机、人 证机、通道闸机、门禁、图书借阅终端、医疗终端、银行终端等设备里面，安装 灵活，固定方便。

二次开发支持：

Windows：支持 C、C#、C++、Delphi、Java，VC，VB，PB、Python 等语言二次开发；

Android：提供 Demo 开发源码，可提供测试的apk；

BS 开发：支持 JSP、PHP、ASP、HTML、ASPX等WEB语言的二次开发，提供网页浏览器的Demo；

Linux：支持；

单片机：支持，可提供串口底层通讯协议。

二、技术参数：

1、符合身份证阅读器通用技术要求，兼容 ISO-14443（TYPE-B）标准；

2、工作频率：13.56MHz（fc）；

3、天线能量输出； a)天线表面磁场强度（Hmax）≤7.5A/m rms； b)天线表面法线方向 5cm 处电磁场强度（Hmin）≥1.5A/m rms；

4、通信接口：USB 、TTL 串口、RS232 串口 三种可选；

5、电源：USB 供电，DC5V/500mA(±5%)；

6、阅读距离：0-5cm；

7、阅读时间：USB600s；串口<1S；

8、适用于 WIN98/2003/XP/WIN7 平台；

9、可用二次开发工具：VC/DEPHI/VB/PB 等；

10、具有电源自动保护设计；

11、平均无故障工作时间（MTBF）：大于 5000 小时；

12、使用环境： a)工作温度：-20℃～55℃； b)储运温度：-30℃～65℃； c)相对湿度：20%～90%RH； d)大气压力：60KPa～110 Kpa；

广东东信智能科技有限公司身份证模组PC端软件应用图

广东东信智能科技有限公司身份证模组安卓端软件应用图

三、结构尺寸：

注意：预留空间一定要考虑插线位置

孔位标准：M2，孔位不带螺纹

尺寸：52.2*9.7 mm

通信接口：同时支持 USB（5V）接口和 TTL 串口（5V 供电，3.3V 电 平），采用 6Pin 1.0 间距接头

天线接口：3pin 1.25 间距接头

身份证小模组天线规格尺寸：

提供以下天线板尺寸： 49*41mm（标配） 48*22mm 75*35mm 其他尺寸天线板，可以根据客户需求，批量定制。

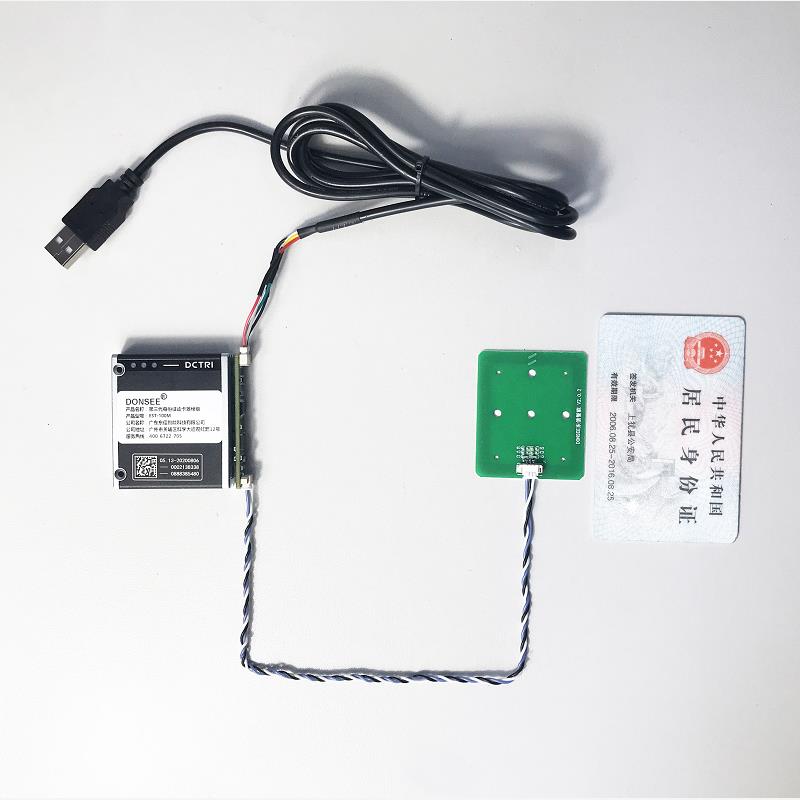

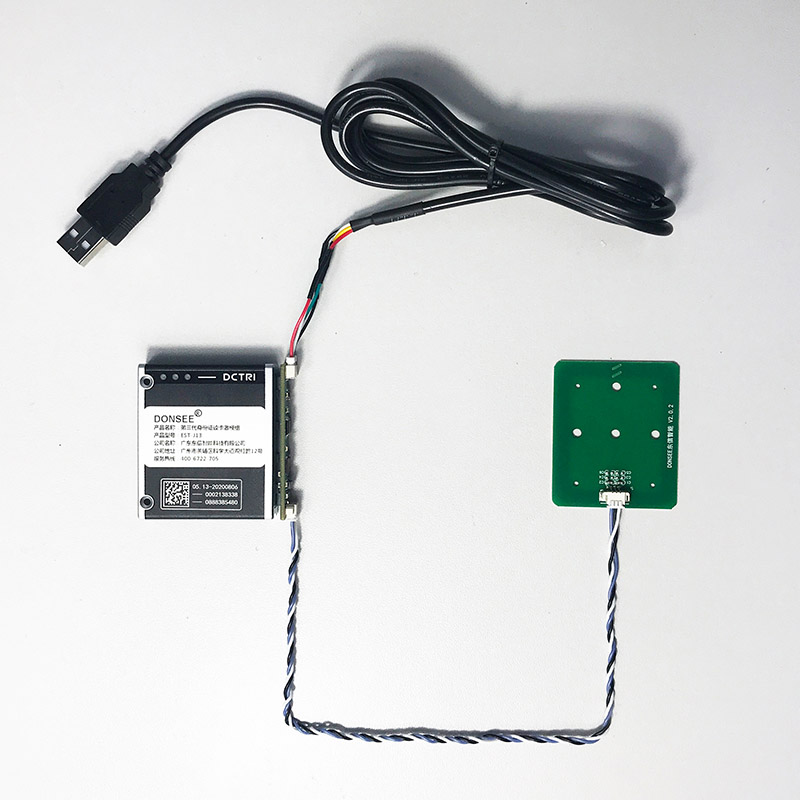

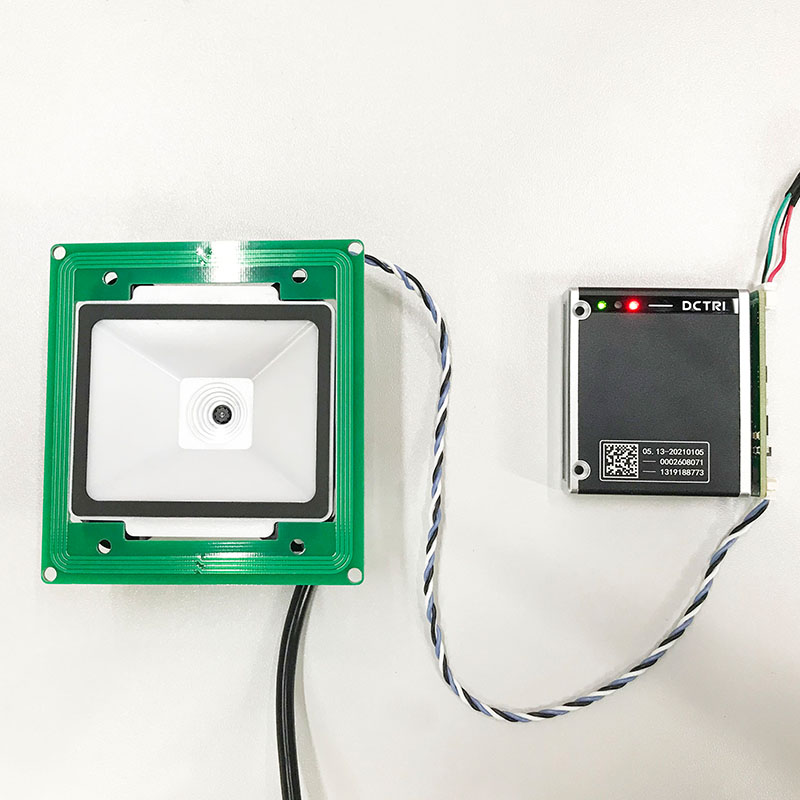

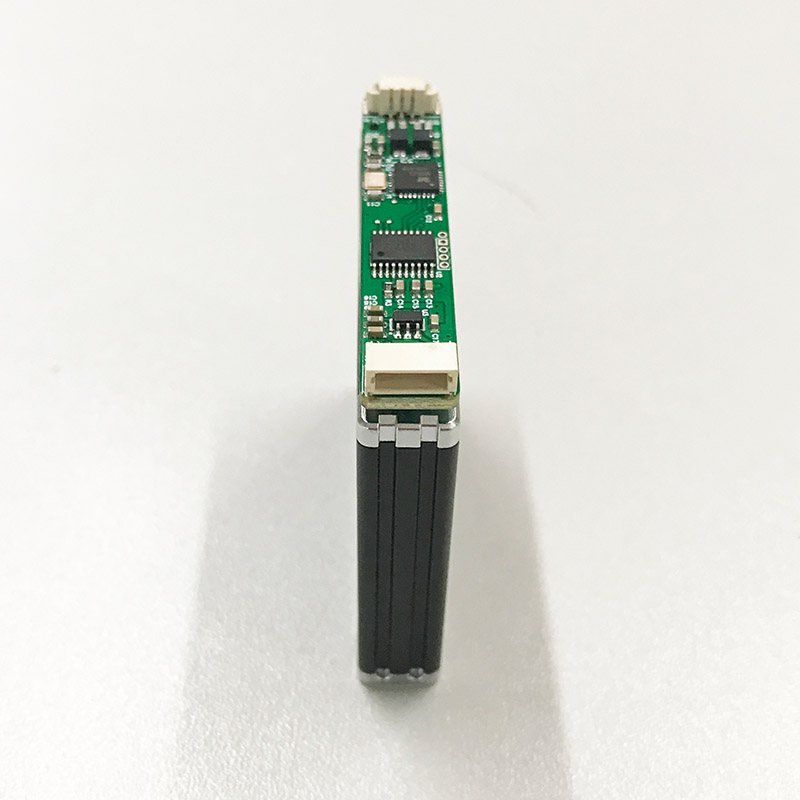

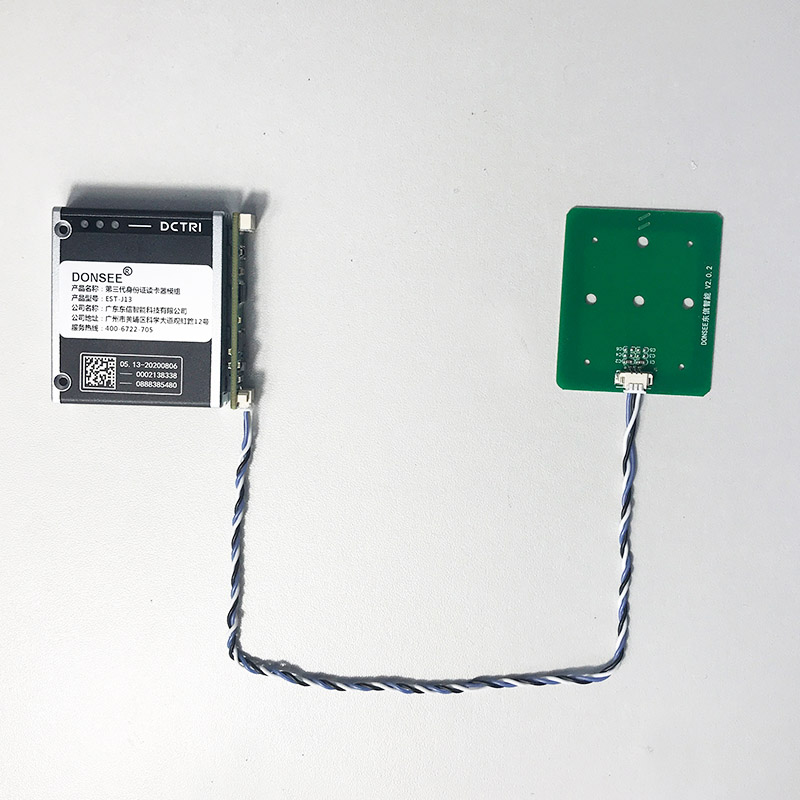

身份证小模组实物图：

使用注意事项：

EST-100M 第三代身份证读卡器小模组是标准的信息化电子设备，应 按照正确的操作方法使用该设备，若使用不当会造成身份证模块不能正常工作或 损坏设备，为避免不必要的损失，请在使用前详细阅读并特别注意以下事项：

●请小心轻放。严禁剧烈震动与撞击，避免对设备造成不必要的损坏。

●在连接或取消与其他设备连接时，请将电源关闭，当模块正在工作时， 请勿随意移动或跌落。

●请勿使模组板子板受到浸泡、雨淋，长时间不使用时，请包装好，防止 灰尘进入机器内。

●该产品在寿命终止需报废处理时，应遵守国家及所在地方的法律法规要 求，进行安全、环保处置。解剖产品分类回收，亦可交经销商或我单位联系统一 处理。

●为 A 级产品，在生活环境中，该产品可能会造成无线电干扰。在这种 情况下，可能需要用户对其干扰采取切实可行的措施。

●身份证读卡天线周围建议留 1-2cm 的空间，不要有其他金属干扰、电 磁干扰等以免影响读卡效果。

（*由于产品升级或其他原因，EST-100M嵌入式身份证识别小模组产品实际参数有可能变更，以实际产品为准。本文中的所有陈述、信息和建议也不构成任何明示或暗示的担保）
